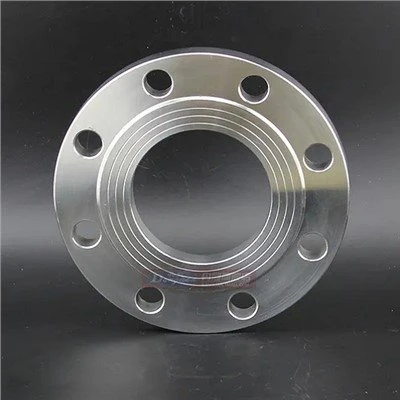

スリップオンフランジはパイプ同士を接続する部品であり、パイプエンドに接続されます。溶接フランジには穴があり、ボルトで 2 つのフランジがしっかりと接続されます。
ステンレススリップオンフランジは、ステンレス鋼管同士を接続する部品の一種です。一般に、複数のボルトがフランジの穴を通過して、ガスケットでシールされた 2 つのフランジまたはステンレス鋼部品を接続します。
PN10 PN16 スリップオンフランジとは何ですか?
スリップオン フランジは、シール面に平坦面を備えたフランジの一種で、通常は低圧用途で使用されます。これらは、パイプまたは継手の端に簡単に滑り込ませて所定の位置に溶接できるため、「スリップオン」と呼ばれます。また、パイプの外径に合わせた内径がくり抜かれているため、流体やガスがスムーズに流れます。
スリップオン フランジは、パイプの外径 (OD) と接続部の内側の両方で溶接するために、フランジの穴/中心にパイプを受け入れるように設計された一般的なタイプのパイプ フランジです。
スリップオン フランジは溶接ベベルがないため、溶接ネックに代わるシンプルで優れた代替品であり、そのためフランジの位置に応じてパイプの長さを調整できます。スリッポンのボアは、適合するパイプ用に十分なスペースを確保します。
PN10 PN16 スリップオン フランジの利点
設置のしやすさ
スリップオン設計により、複雑な位置合わせ手順を必要とせずに、パイプまたは継手の端に簡単に取り付けることができます。これにより、特に多くのフランジが関係する場合に、取り付け時の時間と労力が節約されます。また、パイプ上にスライドさせた後にわずかに調整することもできるため、パイプまたは継手の適切な位置合わせが簡単になります。
費用対効果の高いソリューション
SO フランジの設計は比較的シンプルであるため、他のタイプに比べて製造の複雑さが軽減され、製造コストが低くなります。この手頃な価格により、特に予算に制約があるプロジェクトに最適です。さらに、溶接材料の削減により、溶接棒やワイヤなどの消耗品のコストも削減されます。
可用性と互換性
さまざまなサイズ、材質、圧力定格に簡単にアクセスできるため、特定のニーズを満たす理想的なフランジを簡単に見つけることができます。また、さまざまな種類の配管や継手との互換性を示し、多用途に使用できます。この互換性は、カーボン、スチール、合金材料を含むさまざまな材料に拡張されており、さまざまなシステムとのシームレスな統合が可能になります。
スペース効率
SO フランジはコンパクトで合理化されたデザインです。突き出たネックやソケットエクステンションを備えた溶接ネックやソケット溶接フランジとは異なり、平らな面を持っています。この設計により、フランジの全体的な設置面積が最小限に抑えられ、配管システム内のスペースをより効率的に使用できるようになります。また、他のタイプに比べて長さが短いのも特徴です。
さまざまな要求や環境に対応するために、スリップオン フランジにはさまざまなタイプがあります。最も一般的に使用される 3 つのスリップオン フランジは、標準スリップオン フランジ、スリップオン平面フランジ、およびスリップオン リング タイプ ジョイント フランジです。
標準スリップオンフランジ
標準のスリップオン フランジは、さまざまな配管システムで使用される最も一般的なタイプです。パイプの上を滑るように設計されています。パイプ端は溶接前にフランジ面をわずかに超えて伸びます。
上げ面スリップオン フランジ
隆起面スリップオン フランジは、隆起面として知られる、フランジの底面から押し出された小さな部分を特徴としています。この領域は、取り付け時にガスケットシートとして機能し、シール性能が向上します。圧力定格が増加すると、この盛り上がった面の高さも増加します。
RTJ スリップオン フランジ
RTJ (リング タイプ ジョイント) スリップオン フランジには、隆起面に機械加工された小さな溝が含まれています。この溝はガスケット リングを収容できるように設計されており、フランジのシール機能を強化します。 RTJ スリップオン フランジは、より堅牢なシールが必要な高圧用途に特に適しています。
ウェルドネック vs. PN10 PN16 スリップオンフランジ
スリップオン フランジとウェルドネック フランジのどちらを選択するかは、配管システムの特定のニーズによって異なります。
圧力と温度の要件
高圧および高温を伴う用途には、ウェルドネック フランジがより良い選択です。それはその強度と耐久性のためです。スリップオン フランジは、低圧用途により適しています。特に極端な条件が問題にならない場合には。
インストールの複雑さ
素早く簡単に取り付けるために、スリップオン フランジはより簡単なソリューションを提供します。溶接ネック フランジに余分な時間とリソースを投資します。強力で漏れのない接続が必要な場合。精密な溶接により、過酷な条件下でも完全性が維持されます。
コストに関する考慮事項
予算の制約が主な懸念事項である場合は、スリップオン フランジの方が良い選択肢になる可能性があります。溶接ネック フランジの初期コストが高いことは正当化できます。特に信頼性とパフォーマンスが重要なアプリケーションに最適です。また、ウェルドネックフランジによる寿命の延長とメンテナンスコストの削減により、時間の経過とともに大幅な節約が可能になります。
材質の適合性
どちらのタイプのフランジもさまざまな材質で入手できます。ただし、輸送される液体またはガスに適合するフランジを必ず選択してください。フランジが使用される環境を考慮してください。これには、腐食性物質や極端な温度への曝露が含まれます。ニーズに合わせて最適な素材をお選びください。
スリップオン フランジは、パイプの端に溶接された円形の金属片です。スリップオン フランジ。「スリップオン ハブ」とも呼ばれます。このフランジの内面はパイプの外壁直径 (OD) と面一になりますが、OD はエルボや T 継手などの別の嵌合部品にぴったりとフィットするように先細になっています。このスリップオンフランジは
合わせ部分に押し上げ、ボルトで締めて所定の位置に固定します。ボルトは、ボルト間のガスケットを圧縮し、取り付け中にパイプ システム内に引き込まれた可能性のある空気やゴミを押し出すまで締めます。
スリップオン フランジは、飲料水、天然ガス、蒸気などの低圧システムで最もよく使用されます。フランジが、パイプが通過するもの (床または屋根) の上部をまっすぐに下に設置されたパイプ上に配置することが重要です。肘、ティー、その他のフィッティングをどこに置くかによって、どこに肘を置く必要があるかが決まります。
パイプの同じ直線上に配置されていない場合は、スリップオン フランジを使用します。
スリップオン フランジは、さまざまな産業や分野で応用されています。多用途性と使いやすさにより、さまざまなシナリオで実用的な選択肢となります。ここでは一般的なアプリケーションをいくつか紹介します。
給水システム
スリップオン フランジは、費用対効果が高く、取り付けが簡単なため、給水および配水システムでよく使用されます。
配管
住宅用および商業用の配管では、パイプ、設備、器具の接続にスリップオン フランジが使用されます。
化学工業
化学処理プラントでは、さまざまな化学薬品や流体を扱う際の低圧接続にスリップオン フランジが使用されます。
HVAC システム
暖房、換気、空調システムには、パイプやダクトを接続するためのスリップオン フランジが組み込まれていることがよくあります。
一般産業用途
スリップオン フランジは、低圧接続が必要な幅広い産業環境で使用されています。
PN10 PN16 スリップオン フランジの取り付け手順
ここでは、安全で漏れのない接続のためのステップバイステップのガイドを示します。
準備
パイプの端とスリップオン フランジの内面の両方がきれいであることを確認してください。ゴミ、錆、汚染物質を取り除きます。パイプとフランジに損傷や欠陥の兆候がないか検査します。これらは接続の完全性に影響します。
測定と切断
パイプを正確に測定して、スリップオン フランジの位置を決定します。パイプを希望の長さに切断し、切断面がきれいで直角であることを確認します。このステップは重要です。不均一なカットは位置ずれや漏れの可能性を引き起こします。
フランジのスライド
パイプの準備ができたら、スリップオン フランジをパイプの端にスライドさせます。パイプがフランジの面をわずかに超えて、通常は約 1/4 インチ延びていることを確認します。これにより、すみ肉溶接の適切な位置とスペースが確保されます。
位置合わせ
接続する隣接するフランジまたは機器と位置を合わせます。位置合わせを確認する間、クランプまたは仮付け溶接を使用してフランジを所定の位置に保持します。
適切な位置合わせが重要です。これを実践すると、漏れのない接続が得られます。動作中にパイプやフランジにかかる応力も防ぎます。
溶接
フランジを位置合わせしたら、フランジをパイプに溶接します。まず、フランジの周囲のいくつかの点で仮付け溶接を実行して、フランジを所定の位置に保持します。次に、パイプと接するフランジの外周に隅肉溶接を適用して溶接を完了します。追加の強度が必要な場合は、内側隅肉溶接を適用することもできます。溶接が滑らかで欠陥がないことを確認します。これは漏れを防ぎ、接続の完全性を維持するためです。
ボルト締め
溶接後、ボルト締め段階に進む前に、溶接部が冷えるまで待ちます。スリップオン フランジのボルト穴を、隣接するフランジまたは機器のボルト穴に合わせます。ボルトを差し込んで星型に締め、圧力が均一に分散されるようにします。これにより、フランジの歪みが防止され、漏れのない確実な接続が保証されます。
スリップオン フランジのメンテナンス
パイプラインの完全性を損なう可能性のある漏れ、腐食、その他の問題を防ぐには、スリップオン フランジを適切にメンテナンスすることが不可欠です。スリップオン フランジの主なメンテナンス方法は次のとおりです。
定期点検
摩耗、腐食、その他の損傷がないかを確認するには、フランジを定期的に検査することが不可欠です。フランジが適切に機能していることを確認するために、視覚的および触覚的検査を実施する必要があります。
漏れの検出
スリップオン フランジの漏れがないか定期的にチェックすることが重要です。漏れが検出された場合は、さらなる損傷を防ぐために直ちに修理措置を講じる必要があります。漏れはパイプライン システムの安全性に対する潜在的な脅威となるため、タイムリーな検出と修理が最も重要です。
クリーニング
フランジの表面を定期的に清掃し、腐食や詰まりの原因となる外部の物質や破片を取り除き、フランジの表面を滑らかな状態に保ちます。
腐食監視
フランジの表面に腐食の兆候がないか注意深く監視し、さまざまな環境条件に基づいて、防食材料や塗料の使用などの適切な予防措置を講じてください。
私たちの工場
山東大業管有限公司は、ステンレス鋼コイル、シート、ロッドなどの貿易と加工をカバーする複合サービスを提供する専門会社として2006年に設立され、迅速な出荷の要件を満たす準備ができた在庫に支えられています。 TISCO、BAOSTEEL、POSCO(ZPSS)、その他のプライムグレードを含む多くのステンレス鋼工場と戦略的協力を達成しました。
よくある質問
Q: スリップオンフランジは何に使用されますか?
A: 主に低圧の流体や漏れの危険性の少ない流体に使用されます。これらのフランジは、現在、冷却水ライン、消火水ライン、低圧圧縮空気ライン、および蒸気、石油、ガス、凝縮水などの物質のプロセス ラインでよく見られます。
Q: ラップフランジとスリップオンフランジの違いは何ですか?
A: スリップオン フランジは、パイプの端から突き出たリップを特徴とする溶接によってパイプに取り付けられます。一方、ラップ ジョイント フランジはパイプに溶接されず、リップがパイプの端から突き出ていません。角。
Q: ソケットフランジとスリップオンフランジの違いは何ですか?
A: ソケット溶接フランジの形状はスリップオン フランジに似ていますが、内穴にショルダーがある点が異なります。スリップオンフランジ - 内側のボアに肩がありません。ソケット溶接フランジの静的強度はスリップオンフランジと同等ですが、疲労強度は二重溶接スリップオンフランジよりも 50% 高くなります。
Q: スリップオン フランジはなぜダメなのですか?
A: スリップオンフランジの口径（内径）は、接続パイプの口径よりも大きく、パイプ上でスライド/スリップ（パイプにスリップ）することができます。パイプとフランジの間には完全溶け込み溶接が存在しないため、溶接の完全性が低いために使用には制限があります。
Q: スリップオン フランジの内側を溶接する必要がありますか?
A: はい、スリップオン フランジは両側が完全に溶接されており、水抜き穴がない必要があります。溶接は完全で、ステッチは必要ありません。さて、これは圧力容器と配管にも当てはまります。スリップオンフランジをステッチ溶接してウィープホールを含めることができる別の用途があるかどうか、率直に言って私にはわかりません。
Q: スリップオンフランジにはどのくらいの隙間が必要ですか?
A: スリップオン フランジは、パイプまたは継手の挿入端がパイプ壁の厚さに 1/8 インチを加えた分だけ後退するか、フランジ面より手前になるように配置されています。これにより、フランジ面に損傷を与えることなく、パイプの厚さに等しい SO フランジ内部の隅肉溶接が可能になります。
Q: スリップオンフランジはどのくらいの厚さで溶接しますか?
A: スリップオン フランジは、フランジの裏側とフランジの内側の 2 つの溶接によってパイプに接続されています。フランジのパイプへの内側の溶接部は、壁の厚さに 3 ミリメートルまたは 3/16 インチを加えた最小値だけ凹んでいます。
Q: スリップオン フランジにはスケジュールがありますか?
A: スリップオン フランジはおそらく業界で最も一般的なタイプのフランジであり、低圧用途に最適です。スリップオン フランジを使用する場合、内径はパイプの外径によって決まるため、パイプ スケジュールを指定する必要はありません。
Q: ラップジョイントフランジとスリップオンフランジの違いは何ですか?
A: 重ね継手のフランジはスリップオン フランジに非常に似ていますが、主な違いは、重ね継手のスタブ端を収容するためにボアと面に湾曲した半径があることです。ラップジョイントフランジとスタブエンドアセンブリは、通常、検査のために頻繁に分解する必要がある状況で使用されます。
Q: スリップオン フランジとレイズド フェイス フランジの違いは何ですか?
A: レイズド フェイス フランジは、スリップオン フランジとデザインが似ていますが、重要な違いが 1 つあります。それは、レイズド フェイスと呼ばれる、外周に追加のリップがあることです。これにより、接続点の表面積が増加し、別のコンポーネントと接続する際の密閉性が向上します。
Q: スリップオンフランジの別名は何ですか?
A: スリップオン フランジ スリップオン フランジはハブ付きフランジとも呼ばれ、その名前が示すように、非常に薄型のハブを備えています。これがなぜ重要なのでしょうか?このタイプのリングタイプのジョイントガスケットは、接続パイプよりも内径が大きいため、簡単かつスピーディにパイプにスライドさせることができます。
Q: スリップオンフランジはどのようなものですか?
A: スリップオンフランジは基本的にパイプの端に配置されるリングであり、内径に溶接ビードを適用するのに十分な距離だけフランジ面がパイプの端から伸びています。スリップオンフランジの外径もフランジの裏側に溶接されています。
Q: スリップオンフランジはソケット溶接とみなされますか?
A: スリップオン フランジは、実際にはソケット溶接継手と同じではありません。これは、溶接やろう付けを必要とせずに 2 つのチューブ/配管を接続できるあらゆる種類のパイプ継手を指します。
Q: スリップオン フランジはどこに使用されますか?
A: スリップオン フランジは、スプリンクラー システムやその他の防火設備に使用されます。防火システムは迅速な組み立てが必要なため、これらは重要です。また、火災時には防火システムが重要であるため、費用対効果も高くなります。
Q: スリップオンフランジを減速機に溶接できますか?
A: 実行できますが、X 線検査と認証が必要な配管には実行しません。私ならエキスパンダーフランジを使います。エキスパンダー フランジは、減速機として機能する点を除けば、溶接端フランジに似ています。たとえば、6x4 エキスパンダ フランジには、6 インチの溶接端ボアと 4 インチのフランジ ボアがあります。
Q: ラップジョイントフランジとスリップオンフランジの違いは何ですか?
A: スリップオン フランジ: スリップオン フランジはその多用途性により、低圧システムから高圧環境までさまざまな用途に適しています。ラップ ジョイント フランジ: これらは、接続がずれていたり、標準的でない接続があり、メンテナンスのために簡単にアクセスできることが重要な用途に特に役立ちます。
